產品介紹

	          夾裝式超聲波流量計TUF-2000B-TM-1  主要應用于自來水,或者說對夾式超聲波流量計,主要應用于自來水,電廠或者熱力公司循環水,要求
	水質清澈,主要以地下水為基準。
	基礎參數:
	精度等級:1.0%
	供電方式:220V交流電,或者8-36V直流電。
	輸出方式:RS485,或者  模擬量輸出4-20毫安模式。
	流速范圍: 0-±10m/s,正反向測量。
	測量介質:清水、汽油、柴油、酒精、等單一均勻介質(密度為1左右,接近自來水)。
	管道材質:主要以碳鋼(鐵管)、PVC塑料、小口徑PE管,壁厚不能大于10毫米。
	(注意:還可接入三線制PT100作為超聲波熱量表)
	傳感器參數:






					名稱



					型號



					測量范圍



					溫度范圍



					尺寸





					標準小型傳感器



					TS-2



					DN15-DN100



					-3 0℃ -90 ℃



					45x25x28mm





					標準中型傳感器



					TM-1



					DN50-DN700



					-3 0℃ -90 ℃



					64x39x44mm





					標準大型傳感器



					TL-1



					DN300-DN6000



					-3 0℃ -90 ℃



					97x54x53mm




	(注意:如果溫度過高可以選用耐高溫傳感器溫度范圍 -3 0℃ -160 ℃ )

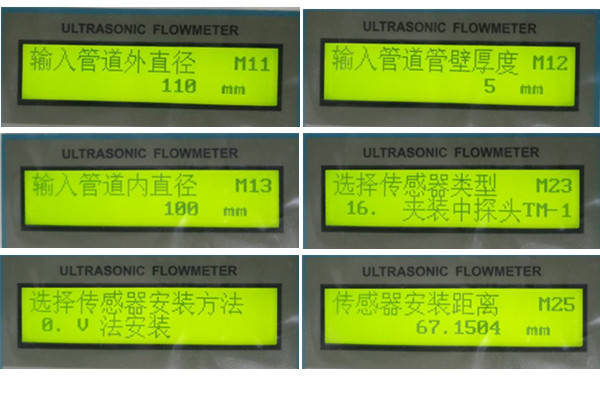

	參數設置:
	             不論設置什么參數都先按菜單MENU按鍵然后輸入菜單號

	           參數設置順序依次為:MENU11、12、13(顯示)、23、24、25(顯示)
	           設置完畢任何參數后都需要按MENU26 顯示固化參數并總使用,再按2次ENT即
	可保存。

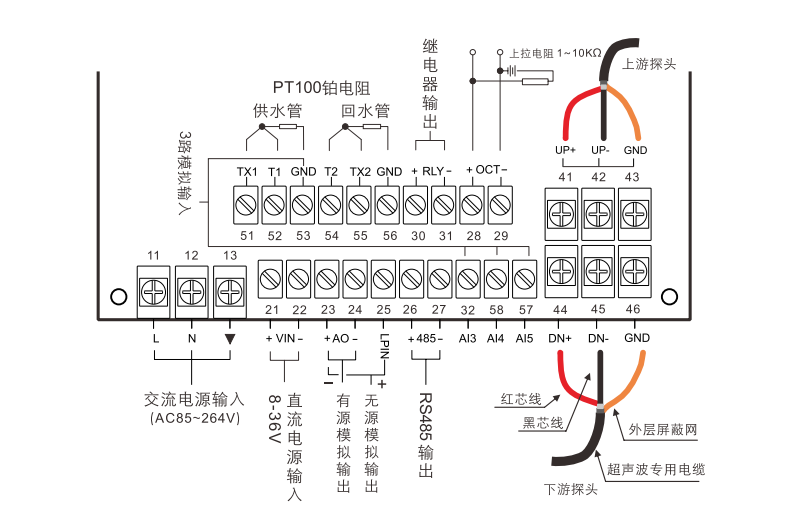

	接線圖:

	傳感器安裝:
	          通常DN200口徑以下用V法或者Z法都可以,50口徑以下建議V法安裝,
	200口徑 以上只能Z法。
	選擇安裝為要求管道直管達到前十倍內直徑,比如DN100管,要求傳感器前端
	直管為1000毫米。
	選擇好安裝位置按照MUNU25提示距離67.1504mm安裝,距離只是提示,可以
	前后移動位置調試
	打磨安裝位置,在傳感器上涂抹耦合劑,粘貼在管道外壁即可

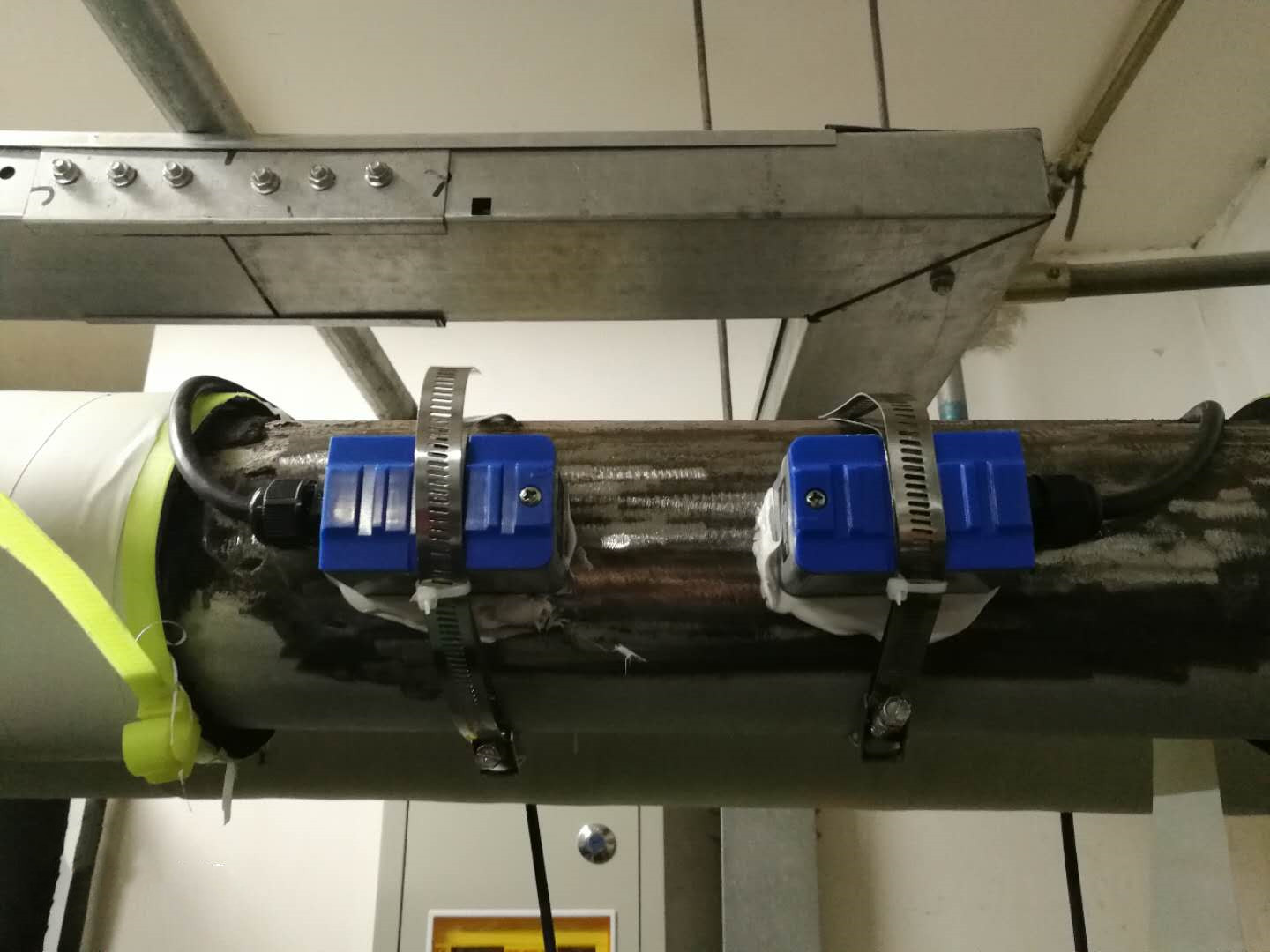

	V法安裝圖示:

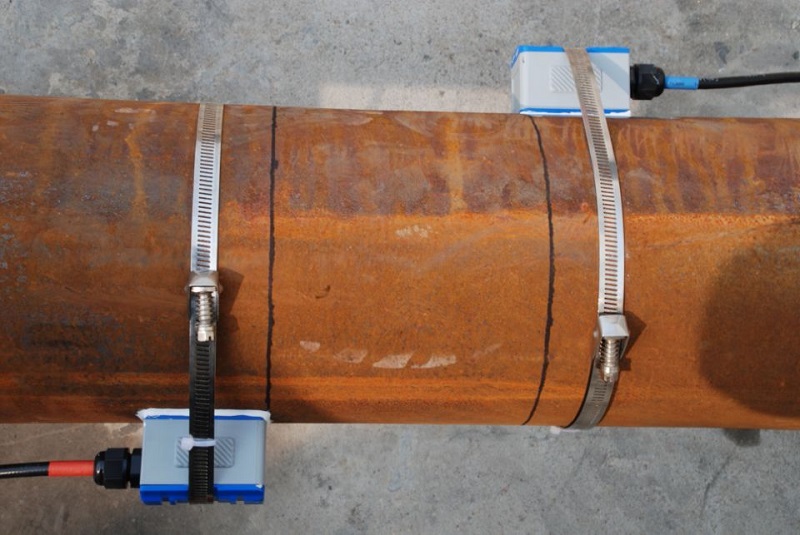

	Z法安裝圖示
