智能孔板流量計選型標準及廠家
2022/3/10 8:41:12??????點擊：

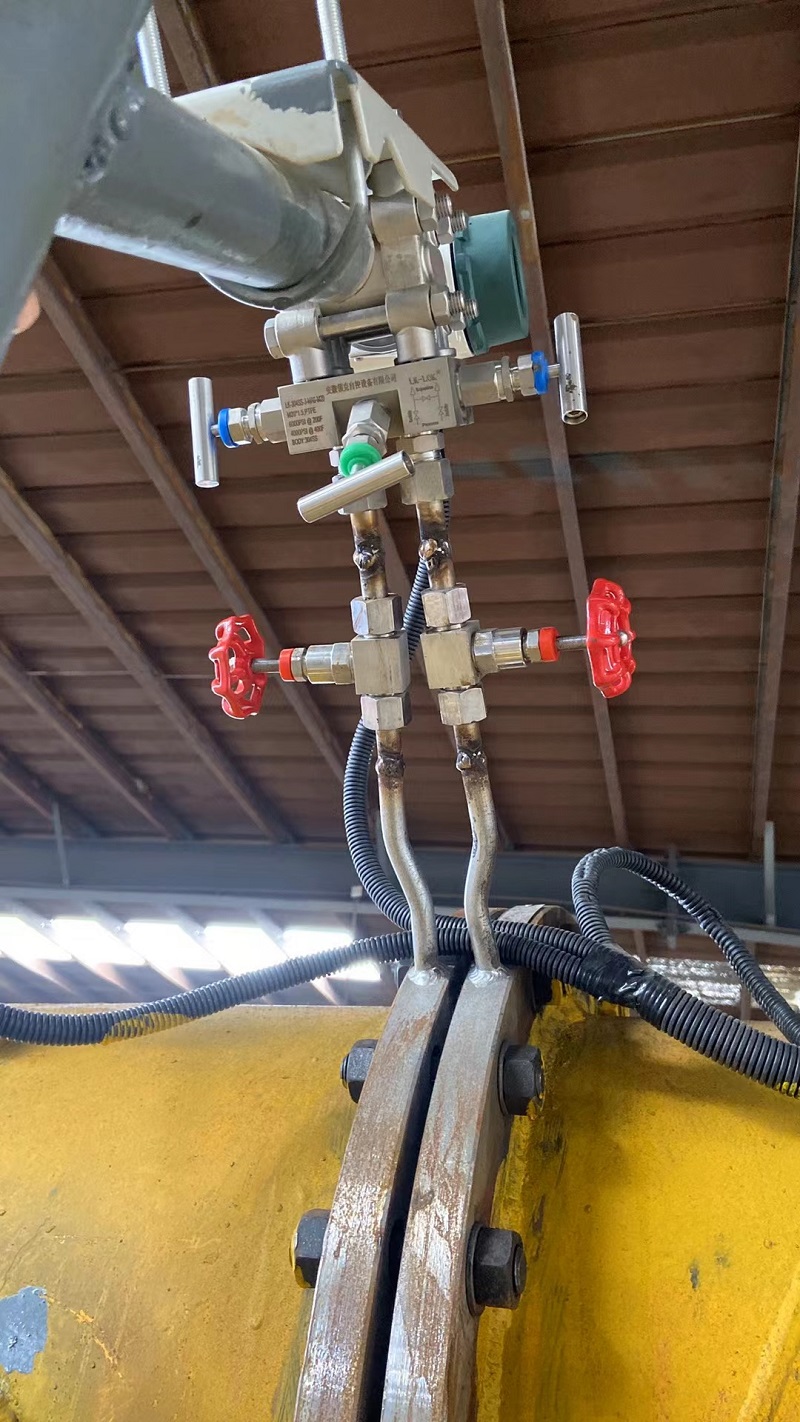

智能孔板流量計是將標準孔板以多參數差壓變送器或差壓變送器，溫度變送器及壓力變送器配套組成的高粱成比差壓流量成組裝置，可測量氣體，蒸汽，液體及天然氣的流量，廣泛應用于石油化工，冶金，電力，供熱，供水等領域的過程控制和測量。智能孔板流量計適用范圍一，工程直徑15mm~1200mm，工程壓力png小于等于40M帕三，工作溫度負50度~550度量程比1:10或1:15，精度等級0.5級或一級。
概述節流裝置又稱為差壓式流量計，是由一次檢測件，節流件和二次裝置差壓變送器和流量顯示儀組成，廣泛應用于氣體，蒸汽和液體的流量測量，具有結構簡單，維修方便，性能穩定，使用可靠等特點?？装骞?jié)流裝置是標準節流件，可不需標定，直接依照國家標準生產一國家標準。Gb2624-81流量測量節流裝置的設計，安裝和使用。2，國際標準iso5167，國際標準組織規定的各種節流裝置。三，化工部標準。GJ516-87-hk 06。
工作原理，充滿管道的流體流，經管道的節流裝置在節流件附近造成局部收縮，流速增加，在其上下游兩側產生靜壓力差，在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推出差壓與流量之間的關系而求得流量節流裝置組成。
節流件標準孔板，標準噴嘴長頸噴嘴1/4圓孔板雙重孔板，偏心空板，圓缺孔板，錐形入口孔板等。
取壓裝置，環室，取壓法蘭，夾持環導，壓管等。
孔板流量計的安裝要求對直管的要求一般是前十后五倍的內直徑，因此在選購孔板流量計時，一定要根據流量計的現場工況情況來選擇適合現場工況的流量計。
